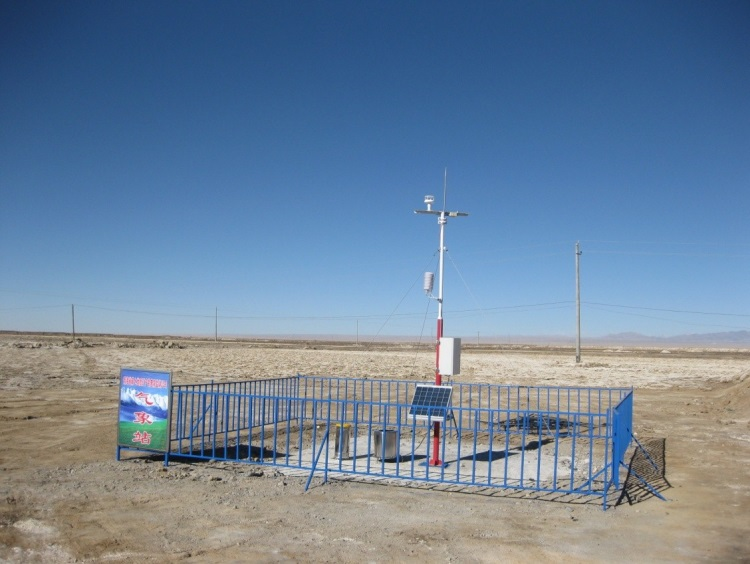

TH-WS1/Lite多功能自动观测气象站

一、产品概述

TH-WS1多功能自动观测气象站是按照国际气象组织（WMO）气象观测标准设计、生产的标准气象站。

自动气象站用于对大气温度、相对湿度、风向、风速、雨量、气压、太阳辐射、土壤温度、土壤湿度、能见度等众多气象要素进行全天候现场监测。具有4G远程传输功能，可以通过多种通讯方法与气象中心计算机进行通讯，将气象数据传输到气象中心计算机气象数据库中，用于对气象数据统计分析和处理。

自动气象站由气象传感器、微电脑气象数据采集仪、电源系统、防辐射通风罩、全天候防护箱和气象观测支架、通讯模块等部分构成。温湿度、风速风向等传感器为室外气象专用传感器，具有高精度高可靠性的特点。

广泛应用于气象、环保、考古、机场、农林、种植、抢险、水文、军事、仓储、科学研究等众多领域。

二、产品配置

1、 Gill GMX600一体式气象站   产地：英国

温湿度和气压：集成在一起的各传感器安装在一个三层百叶防辐射罩里，无移动部件，保证了长时间测量数据的准确度。

风速和风向：通过超声B原理测量风速和风向，还可以输出平均风速、平均风向、 WMO平均值、阵风等数据。可选电子罗盘用来测量表观风速风向数据，可选G P S来计算出真实的风速和风向。

降雨量：一个集成的光学雨量计自动感应雨水降落在它的外表面，根据雨滴大小和数量来计算出降雨量，并通过串行数据输出。该光学雨量计与传统翻斗式雨量筒比较，没有移动部件。

2、  氧化还原电位模块

ORP传感器采用进口元器件及先进的生产工艺和表贴技术，IP68防水等级，线缆防海水，配合我司的存水罐，可有效延长电极在土壤中的使用寿命。运用这一系列先进的分析技术，确保传感器长期工作的稳定性和准确性。

特点

（1）内部使用轴向电容滤波，100MΩ电阻加大阻抗，增强稳定性。

（2）体积小、功耗低、携带方便。

（3）真正实现低成本、低价格、高性能。

（4）集成度高、寿命长、便利性、可靠性高。

（5）多达四处隔离，能抵抗现场复杂的干扰情况，防水等级IP68。

（6）电极采用优质低噪声电缆线，可使信号输出长度达20米以上。

（7）防水接头、BNC接头两种外形，适合各种安装环境。

性能参数

l 测量范围：－1999mV～＋1999mV准确度：±1mV

l 分辨率：1mV

l 稳定性：≤3mV/24小时

l 输出信号：A：电压信号（0～2V，0～5V，0～10V三者选一）

B：4～20mA（电流环）

C：RS485（标准Modbus-RTU协议，设备默认地址：01）

l 供电电压：5～24VDC（当输出信号为0～2V，RS485时）

12～24VDC（当输出信号为0～5V，0～10V，4～20mA时）（可定制3.3～5VDC）

l 工作环境：温度0～60℃；湿度≤85%RH

l 电源消耗：≤0.5W

3、 太阳总辐射传感器

太阳总辐射传感器是一款测量接收地球平面上辐照度的一级辐射表。 主要用来测量波长范围为 0.3～3 微米的太阳总辐射。 如水平向下放置可测量反射辐射， 加散射遮光环可测量散射辐射。广泛应用于太阳能、 风能发电； 太阳能热水器与太阳能工程； 天气与气候研究； 农林业生态研究； 环境科学辐射能量平衡研究； 极地、 海洋、 冰川气候研究；太阳能建筑等需要监测太阳辐射能量的领域。
测量原理：
（1）总辐射表由双层石英玻璃罩、 感应元件、 遮光板、 表体、 干燥剂等部分组成。 感应元件是该表的核心部分， 它由快速响应的绕线电镀式热电堆组成。 感应面涂 3M 无光黑漆， 感应面为热结点， 当有阳光照射时温度升高，它与另一面的冷结点形成温差电动势， 该电动势与太阳辐射强度成正比。
（2）总辐射表双层玻璃罩是为了减少空气对流对辐射表的影响。内罩是为了截断外罩本身的红外辐射而设的。

（3）总辐射表输出辐射量（W/m2） ＝测量输出电压信号值（μ V）÷灵敏度系数（μ V/W•m-2）， 每个传感器分别给出标定过的灵敏度系数。

特点

（1） 符合 WMO 世界气象组织规范（CIMO Guide）。
（2） 适用于各种恶劣环境， 法兰安装方式， 简单方便。
（3） 无源精确测量， 性能可靠， 确保正常工作， 灵敏度高， 数据传输效率高。

技术参数

l 测量参数： 太阳总辐射

l 灵 敏 度： 7～14μV／ w.m²

l 光谱范围： 0.3～3μm（300～3000nm）

l 测量范围： 0～2000W/m²

l 精 确 度： ±2%

l 分 辨 率： 0.1W/m²

l 输出信号：  A： 电压信号（0～2V， 0～5V， 0～10V 三者选一）

B： 4～20mA（电流环）

C： RS485（标准 Modbus-RTU 协议， 设备默认地址： 01）

l 供电电压： 12～24V DC

l 响应时间： ≤35 秒（99％）

l 内 阻： 约 350Ω

l 年稳定度： ≤±2％

l 余弦响应： ≤7％（太阳高度角 10° 时）

l 方位响应误差： ≤5％（太阳高度角 10° 时）

l 温度特性： ±2％（－10℃～40℃）

l 工作环境温度： －50℃～50℃

l 非 线 性： ≤2％

l 重 量： 2.5kg

l 电缆规格： 2 米 3 线制（模拟信号）； 2 米 4 线制（RS485）（电缆长度可选）

4、 土壤三参数传感器

该传感器基于时域差分的介电常数探测原理设计，集成土壤温度、湿度、电导率三参数一体化测量，适用于遥感土壤水分多尺度监测、地质灾害实时预警、智慧农业灌溉管理等应用领域。

技术参数

湿度

量程：0-1m m3/m3（0-100%VWC）

分辨率：0.0008（m3/m3）：0-50%VWC

精度：±0.03（m3/m3）

温度

量程：-40 - 80℃

分辨率：0.1℃

精度：±0.5℃

电导率

量程：23ds/m(23000us/cm)

分辨率：0.01 dS/m (0-7ds/m), 0.05ds/m(7-23ds/m)

精度：±5% (0-7ds/m), ±15% (7-23ds/m)

5、 监控模块

l 夜视功能：微光全彩，红外夜视，两颗暖光灯+红外灯。

l 镜头清晰度：2.5K超清 400万像素家用摄像头 。

l APP云台控制：可通过手机远程查看。

l 摄像机视角：云台旋转角度水平355度；垂直90度。

l 语音：双向语音通话，远程畅聊。

l 防御模式：开启防御模式后，一旦画面出现异动人物，自动发出声光报警，震慑并吓退入侵者。

l 供网方式：有线、无线WIFI。

l 安装方式：支持吊装、壁装。

l WIFI频段：可通过WIFI连接，支持WIFI5。

l 智能AI功能：AI人形侦测、AI车辆侦测、实时通知。

l 智能追踪与巡航：检测到人形后，智能追踪，实时自动抓拍。

l 存储方式：本地内存卡存储、云存储、硬盘录像机存储。

l 支持协议：支持Onvif协议，适配市场上主流硬盘录像机使用。

l IP66防尘防水

6、 物联网数据平台

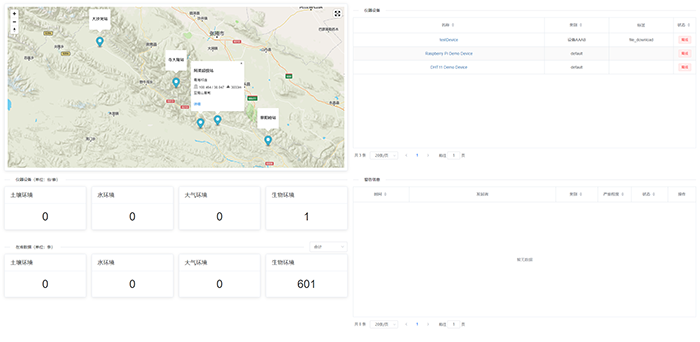

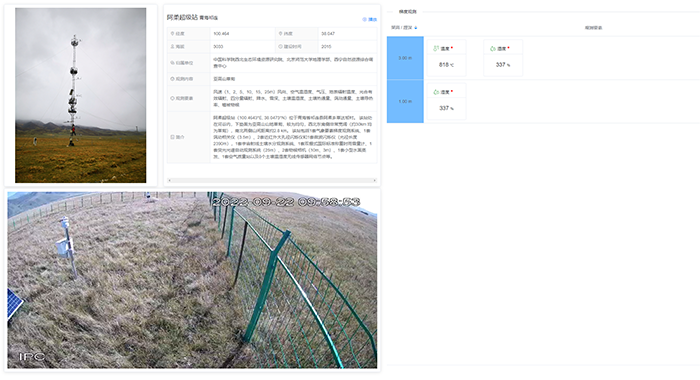

天衡云物联网平台是北京天衡智联科科技有限公司开发运行的专业的物联网云平台，它可帮助任何野外观测设备快速接入云端，实现数据采集、远程控制、数据分析、告警通知、规则处理、定时任务、应用集成等，可广泛用于各行业各场景的物联网解决方案。

生产厂家：中国 天衡智联
